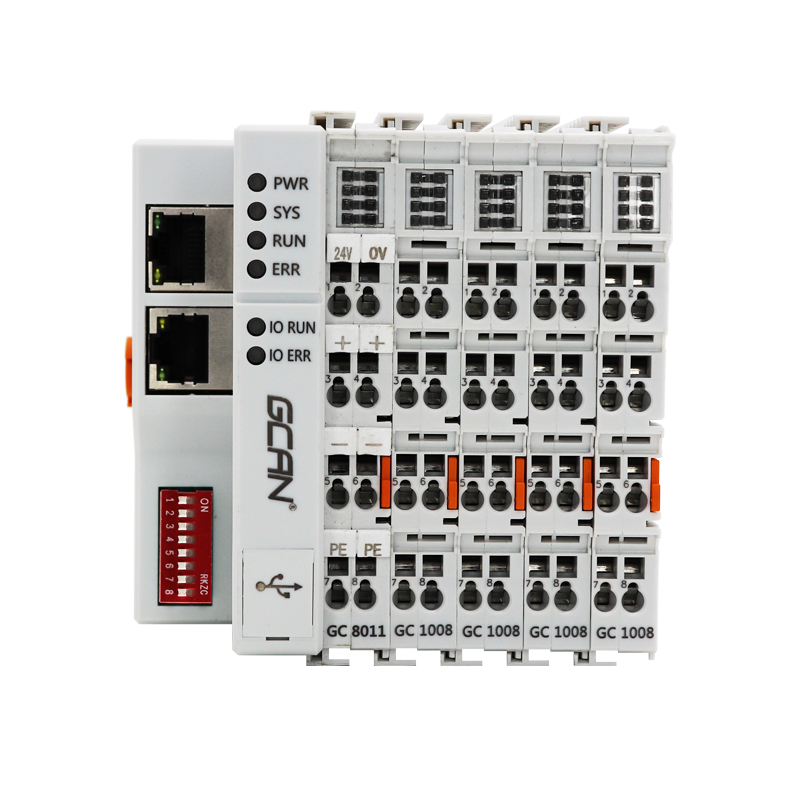

GCAN-8300型組合式Profinet總線IO耦合器
- 品牌:
- GCAN
- 型號:
- GCAN-8300
- 應用:
- GCAN-IO-8300 Profinet總線耦合器是我公司推出的基于Profinet總線自主研發的高性能總線通用遠程IO模塊，為用戶節約成本，簡化配線，提高系統可靠性，這些IO端子模塊可以通過模塊化的方式進行擴展。一個完整的節點由一個總線耦合器、1-32個任意數量的端子模塊以及一個終端端子模塊組成。采用GCAN-IO-8300 Profinet總線耦合器，通過GC-bus擴展技術，可極為方便地建立I/O連接，最多可連接32個輸入/輸出端子模塊。此系列IO特別適用于現場點數多，信號種類多集中控制。
-
GCAN-IO-8300 Profinet總線耦合器是我公司推出的基于Profinet總線自主研發的高性能總線通用遠程IO模塊，為用戶節約成本，簡化配線，提高系統可靠性，這些IO端子模塊可以通過模塊化的方式進行擴展。一個完整的節點由一個總線耦合器、1-32個任意數量的端子模塊以及一個終端端子模塊組成。采用GCAN-IO-8300 Profinet總線耦合器，通過GC-bus擴展技術，可極為方便地建立I/O連接，最多可連接32個輸入/輸出端子模塊。此系列IO特別適用于現場點數多，信號種類多集中控制。
（1）2個Profinet總線接口（RJ45）；
（2）總線傳輸速率：100Mbps；
（3）總線傳輸距離（站與站間距）：100m；
（4）總線端子模塊數量最多為32個；
（5）組態方式為自動組態形式；
（6）電源采用24V DC（-15%/+20%）；
（7）電流消耗約360mA；
（8）為后續IO供電最大電流約740mA；
（9）電氣隔離為1500 Vrms；
（10）工作溫度范圍：-40℃~+85℃；
（11）尺寸：長100mm*寬69mm*高48mm。
（1）與分布式總線端子模塊相連接，構成一個完整的控制節點；
（2）執行數據采集并以Profinet協議進行數據傳輸。
-
- （1）2個Profinet總線接口（RJ45）；
（2）總線傳輸速率：100Mbps；
（3）總線傳輸距離（站與站間距）：100m；
（4）總線端子模塊數量最多為32個；
（5）組態方式為自動組態形式；
（6）電源采用24V DC（-15%/+20%）；
（7）電流消耗約360mA；
（8）為后續IO供電最大電流約740mA；
（9）電氣隔離為1500 Vrms；
（10）工作溫度范圍：-40℃~+85℃；
（11）尺寸：長100mm*寬69mm*高48mm。
