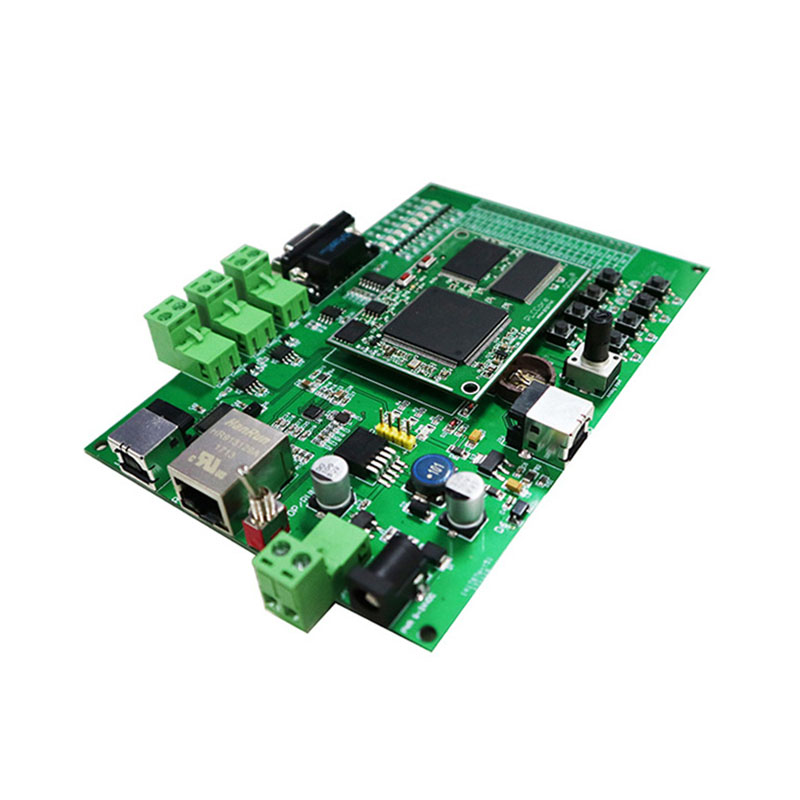

GCAN-PLCcore-M7型PLC開發核心板
- 品牌:
- GCAN
- 型號:
- GCAN-PLCcore-M7
- 應用:
- GCAN-PLCCore-M7是一種嵌入式PLC核心模塊。該模塊已經集成了PLC控制內核，支持用戶使用符合IEC61131-3標準的五種編程語言對其編程，包括：FBD、SFC、LD、ST、IL并支持在線調試功能包括觀看和設置變量、單周期、斷點和單步執行等功能。
-
GCAN-PLCCore-M7是一種嵌入式PLC核心模塊。該模塊已經集成了PLC控制內核，支持用戶使用符合IEC61131-3標準的五種編程語言對其編程，包括：FBD、SFC、LD、ST、IL并支持在線調試功能包括觀看和設置變量、單周期、斷點和單步執行等功能。
● CPU：ARM®32-bit Cortex®-M7內核，處理器頻率216MHz；
● 4路UART、2路CAN、1路100M以太網；
● 8路AD、2路DA；
● 40個數字輸入/輸出（復用）；
● 2個高速計數器輸入和2路PWM輸出；
● 雙60pin插座（在底部），方便接入各種底板；
● 1個5V&3.3V測試點，支持外接電源或輸出電源給外部；
● 1個電源指示燈，1個狀態指示燈；
● 1個復位按鈕，可用于復位MCU和LCD。水位控制監測用、水位控制報警用、水流量監測用、水溫度監測用、車輛通過探測用、通行信號燈控制用、風速監測用、風車轉速監測用、電壓監測用、電流監測用、工廠自動化用、遠程監控用、數據采集用、智能家居系統用、龍門吊車用、輪胎回收系統用、激光切割機用、輪胎煉油設備用、微波烘干機用、排污泵站用、天然氣切割用、天然氣加劑設備用、自動打孔機用、自動碼磚機用、沖壓機用、壓濾機用、水箱拉絲機用、拉絲機用、智能扣壓機用、大棚恒溫系統用、定量裝車系統用、薄膜擠出機用、棉花紡織機用、變溫空調用、自動化造紙用、供水自動化用、水肥智能灌溉用、水泥生產用、紫外線消毒器用、聚氨酯噴涂機用、紡織機械行業用、起重機行業用、電梯行業用、電力行業用、石化行業用、市政行業用、化工行業用、建筑行業用、機床行業用、塑料行業用、橡膠行業用、汽車行業用、注塑機用、訂書機械用、電鍍流水線用、圓周運動控制用、直線運動控制用、鍋爐控制用、矩陣運算用、函數運算用、邏輯運算用、數據傳送用、數據轉換用、發電機組控制用、排序用、查表用、照明控制用、位操作用、通用機械用
-
- ● CPU：ARM®32-bit Cortex®-M7內核，處理器頻率216MHz；
● 4路UART、2路CAN、1路100M以太網；
● 8路AD、2路DA；
● 40個數字輸入/輸出（復用）；
● 2個高速計數器輸入和2路PWM輸出；
● 雙60pin插座（在底部），方便接入各種底板；
● 1個5V&3.3V測試點，支持外接電源或輸出電源給外部；
● 1個電源指示燈，1個狀態指示燈；
● 1個復位按鈕，可用于復位MCU和LCD。 - >>>GCAN-PLC產品入門視頻：
